工作原理 OPERATING PRINCIPLE：

铝板翅冷冻式干燥机是根据冷冻除湿原理，将含有大量饱和水蒸汽的压缩空气进行强制降温，在保持压缩空气压力基本不变的情况下，降低压缩空气的温度，从而使压缩空气中的大量水蒸汽处于过饱和状态，并且在饱和状态下水蒸汽凝结成液态的水滴，夹带尘埃，经汽水分离装置，将水分和尘埃分离出来并通过自动排水器排出，从而达到冷冻除湿的目的。

标准工况及技术参数 STANDARD CONDITIONS:

AY-1.0/11.5AF                                       AY-13.5/260AF/AW

●进口温度/最大:38/55℃                         ●进口温度/最大:38/55℃

●工作压力/最大: 7/16Bar                        ●工作压力/最大: 7/13Bar

●环境温度/最大: 38/45℃                        ●环境温度/最大: 38/45℃

●压力露点: 7℃                                      ●压力露点: 7℃

●电压: 1PH/220V/50HZ                         ●电压: 3PH/380V/50HZ

●排水器: 自动电子式                              ●排水器: 自动电子式

●冷媒: R134a/R22                                 ●冷媒: R134a/R22

可选配置OPTIONAL CONFIGURATION:

●变频控制：直流/交流

●通讯协议：以太网接口/ RS485接口

●特殊接口：NPT

●特殊电压：按需定做

●特殊冷媒：R134a/R513a/R407c/R410a

产品优势 ADVANTAGES PRODUCTS：

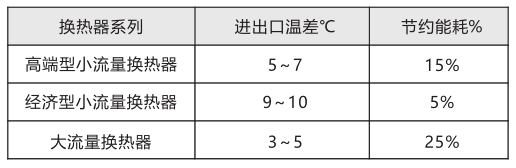

① 换热性能好、节约制冷功耗

爱研品牌冷冻式干燥机，预冷和蒸发系统采用铝制板翅式换热器设计，换热性能远大于常规管壳式换热器，其空气进出口极限温差可达到2 ℃，减少所需制冷量，更好的保证处理效果的同时降低了冷干机的能耗。

② 换热面积大，空气流动间隙小

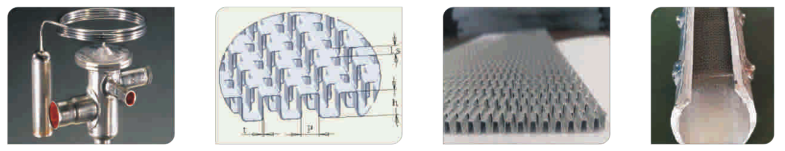

铝制板翅式换热器是通过多层波形翅片和隔板重叠起来构成的， 翅片的间距很小， 层数很多， 所以换热面积很大， 换热器结构紧凑，但翅片间的空气流动间隙很小。所以其应用方式同管壳式换热器有所区别，需要考虑避免 “冰堵”风险。

③ 不锈钢丝网过滤分离

铝制板翅式换热器的汽水分离大都采用不锈钢丝网过滤分离方式，有结构简单，汽水分离效率高的优点。不锈钢丝网一般采用 SST304材质，其强度大、耐腐蚀。

④ Danfoss 制冷配件

Danfoss热力膨胀阀、热气旁通阀可实现制冷系统的精准操作和经久耐用。膨胀阀控制液态制冷剂喷射进入蒸发器，保护压缩机电机不受液态制冷剂的影响。热力膨胀阀允许您在制冷系统的不同负载情况下保持恒定的过热度（或制冷剂等级），以节省能源。

⑤ 完善的控制和保护装置

1.通过温度和压力传感实现冷凝器风机控制

2.制冷剂高温保护，能够在排期温度过高情况下停止压缩机工作

3.压力露点过高或过低指示

4.压缩机过载保护

5.传感器故障报警

6.蒸发器冰堵自动启停

铝板翅冷冻式干燥机数据表（F风冷、W水冷）
